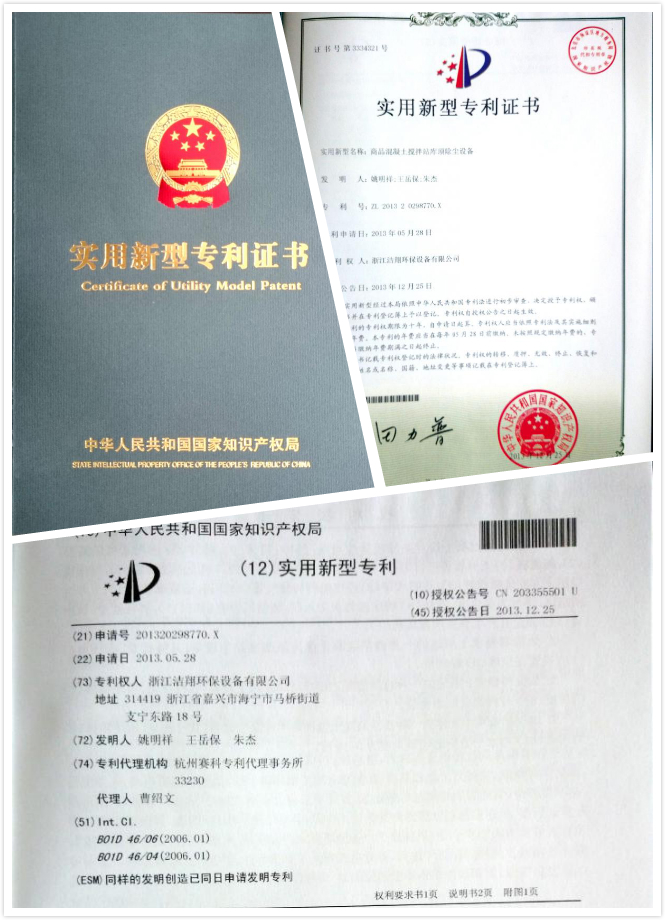

产品说明 : KD型库顶强制通风除尘器是我公司开发具有专利保护（专利号：ZL 2013 2 0298770.X）适用于各类库顶的一种高效净化专用设备，它采用了先进的清灰技术，具有气体处理能力大、净化效果好、结构简单、工作可靠、维护工作量少等特点。本设备均选用优质的配件， 性能稳定，运行可靠，深受选用单位及用户的好评。
一、概况
KD型库顶强制通风除尘器是我公司开发具有专利保护（专利号：ZL 2013 2 0298770.X）适用于各类库顶的一种高效净化专用设备，它采用了先进的清灰技术，具有气体处理能力大、净化效果好、结构简单、工作可靠、维护工作量少等特点。本设备均选用优质的配件， 性能稳定，运行可靠，深受选用单位及用户的好评。
序号
| KD20
| KD30
| KD40
|
1
| 外理风量
| 1200m3/h
| 1800m3/h
| 2400m3/h
|
2
| 过滤面积
| 20m2
| 30m2
| 40m2
|
3
| 电机功率
| 1.5kw
| 2.2kw
| 3kw
|
二、 结构简介

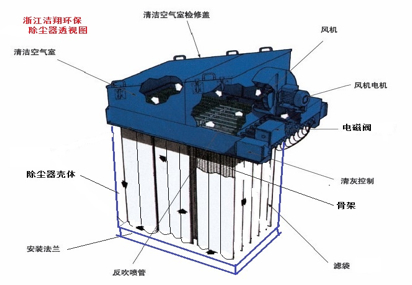

库顶强制除尘器的基本结构由三大部分(图一)
1、上箱体：包括可掀起的盖板(或紧固式盖板)和出风口。
2、中箱体：包括多孔板、检修门、滤袋、骨架等。
3、喷吹系统：包括电控、电磁脉冲阀、喷吹管、气包。
三、工作原理
含尘空气由风口进入除尘器箱体内，细小尘粒由于滤袋的多种效应作用，被滞阻在滤袋外壁。净化后的气体通过滤袋从上箱体出风口排出。随着使用时间的增长，滤袋表面吸附的粉尘增多，滤袋的透气性减弱，使除尘器阻力不断增大。为保证除尘器的阻力控制在限定的范围之内，由脉冲控制仪发出信号，循序打开电磁脉冲阀，使气包内的压缩空气由喷吹管各喷射到对应的骨架（称为一次风），并在高速气流通过骨架时诱导数倍于一次风的周围空气（称为二次风）进入滤袋，造成滤袋瞬间急剧膨胀，由于反向脉冲气流的冲击作用很快消失，滤袋又急剧收缩，这样使积附在滤袋外壁上的粉尘被清除。由于清灰是依次分别向几组滤袋进行，并不切断需要处理的含尘空气，所以在清灰过程中，除尘器的处理能力保持不变。

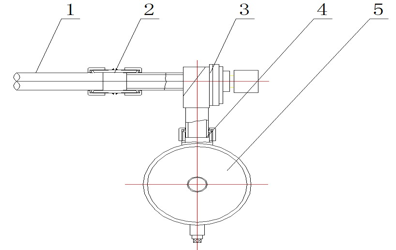

图二喷吹系统
1、喷吹管2、橡胶连接管3、电磁脉冲阀4、气包连接管5、气包
五、主要配件
1、脉冲控制仪：脉冲控制仪是脉冲袋式除尘器的主控设备，采用了COM数字集成电路用NPN 低频大功率三极管组成的电子无触点开关，具有较高的集成度和抗干扰能力，耗电省，在电源电压有较大幅度摆动时，仍能正常工作。运行时无噪声、无火花、无触点、无机械易损元件，具有体积小、重量轻、寿命长、工作可靠、维修方便等优点。
主要技术参数：
a. 输入电压AC220V ＋20%～－20% 50HZ
b. 输出电压DC24V
c. 输出电流1A
d. 耗电≤8W
e. 输出脉冲间隔调节范围 1－30 Scc（可调）
f. 输出脉冲宽度调节范围0.03－0.2 Scc（可调）
g. 重量2.4kg
h. 体积250×190×70mm （长×宽×高）
i. 使用环境:
(1).温度－25℃――＋55℃
(2).空气相对湿度不超过85%
(3).无严重的腐蚀气体和导电尘埃
(4).无剧烈震动或冲击
2、电磁脉冲阀
电磁脉冲阀是脉冲袋式除尘器喷吹清灰系统的主要装置，它是向滤袋内喷吹压缩空气的开关，受脉冲控制仪输出信号的控制。本除尘器采用国外先进的电磁脉冲阀，它将脉冲阀（差动气阀）与先导阀（控制阀）组合在一起，除阀体进气口与储气筒金属管连接外，阀体本身无软管连接，造型新颖，结构合理，按装方便，工作可靠，寿命长，清洗力大，耗电量小，阀体采用铝硅合金压铸而成，经表面处理后具有一定的防腐蚀能力。
主要技术参数：
a. 工作压力0.3—0.5Mpa
b. 工作介质: 清洁空气（不含油、水）
c. 电压DC24V
d. 电流＜720mA
e. 放气量脉宽0.12s 时≮20标准升(工作压力0.4Mpa)
f. 重量750g
g. 外形尺寸 108×136mm
h. 使用环境 （1）温度－10℃～＋55℃，（2）空气相对湿度不超过85%
I.电磁脉冲阀使用说明书见附件！
3、 滤袋框架（骨架）
本设备框架为笼形框架，能支撑滤袋在负压状态下仍保持有效的过滤面积，框架采用上抽式安装。
4、布袋（也称滤袋）

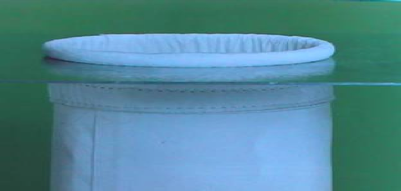

滤袋是过滤含尘气体的部件。本产品采用涤纶腹膜滤料透气性和机械强度均较好。安装方法见下图
六、安装、调试注意事项
本设备为整机出厂，出厂前各项调试均已完成，安装接线后方可使用。
建议客户：1、向库内输送水泥时，除尘器引风机和脉冲清灰系统必须开启。2、水泥库正常作业时，可关闭引风机，但脉冲清灰系统必须开启。
1．设备起吊时，应注意避免碰损箱体及配件。
2．安装前对除尘器各部件进行全面检查，零部件是否完好齐全，如发现缺少，损坏或变形者，要修整补齐后方可安装。
3．箱体等各法兰之间应嵌入密封填料才能拧紧螺栓，防止漏气。

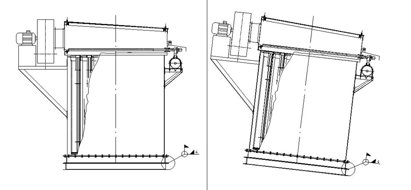

箱体安装应垂直，保证设备水平放置。如下图：
正确安装 错误安装
4．各入孔、检查门等处均应有密封嵌条，以保证其密封性。
5．喷吹管拆装时，注意其喷孔应对准骨架中心。
6．气包、电磁脉冲阀喷吹管的连接应可靠密封，不得有漏气现象。
7．电控接线请按接线图正确进行。电控接线后请检查风机运转方向是否正确！
8．喷吹用压缩空气应去污除油，压缩空气在接入除尘器气包前应设
